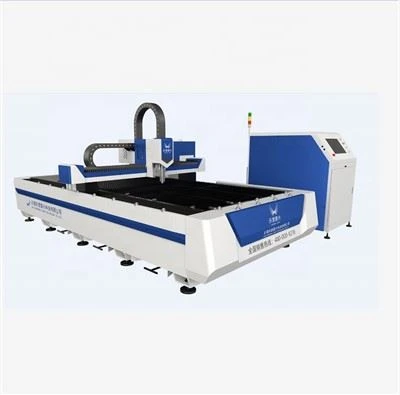

Valiutų stalo lazerio pjovimo staklės
„Exchange“ stalo lazerinis pjovimo įrenginys sutaupys metalo lakštų pakrovimo ir iškrovimo laiką ir saugumą operatoriams. Mašinos galia gali būti nuo 1000W ~ 15000W, metalo lakštų pjovimo storiui švelniam plienui iki 30 mm, ir nerūdijančio plieno iki 30 mm
produkto pristatymas
Mūsų lazerinio pjovimo mašinos privalumai
1. Kondicionieriaus patalpa: viduje yra visos elektros dalys ir lazerinis šaltinis, kuris užtikrins, kad dalys veiktų stabiliai net 24 val., Tęsia darbą, pailgintų elektrinių dalių tarnavimo laiką, dulkių izoliaciją
2. Visa mašina išbandyta interferometru, siekiant užtikrinti mašinos tikslumą
3. Keitimo stalas, rėmas su vario apsauginiu dangteliu, skirtas apsaugoti rėmą, suvirintą prie mašinos pagrindinio korpuso, nudegimo pjovimo metu (daugiau nei 2 kW) |
4. Monitorius: pjovimo metu jis stebės gaubto gaubto viduje operatoriaus saugumui 5. Visi stalo rėmai gaminami mūsų pačių gamykloje, griežtai kontroliuojami ir grūdinti
6. Cilindras, valdomas solenoidu, segmentuotas dulkių šalinimas
|
Techninis parametras
( 一） 、 Pagrindinis elektros išdėstymas | ||
Dalies pavadinimas ir aprašymai | pastaba | |
3000W lazerio generatorius | IPG （ vokiečių ） | Vokietijos prekės ženklas |
Optinė sistema | Importuoti laikmenos diafragmą | JK |
Lazerio pjovimo galvutė | „Quelle“ su automatiniu fokusavimu „Precitec“ (Vokietijos markė) automatinis fokusavimas Neprivaloma | |
Reduktorius | Shimpo | Japonija |
Vandens aušintuvas | Apsauga nuo viršsrovės , temperatūros stabilumas ± 0,5 ℃ , žalias dviejų ciklų vandens aušinimas, titano garavimo kontrolė šalta | Wuhan, Kinija |
Mechaninė važiavimo sistema | Rack ir pinion Kūgio tipas, Atlanta | Vokiečių kalba |
Mygtuko modulis | Schneider | Vokiečių kalba |
AC kontaktorius | Schneider | Vokiečių kalba |
Solenoidinis vožtuvas | Airtec | Taivanas |
Tikslus automatinis jutiklis | Tikslumas ± 0,1 mm | Kinija |
PC sistema | Pramoninė kontrolė | EVOC, Taivanas |
X ašies servo blokas | 2.2Kw servo vienkartinis vairavimas | Yaskawa, Japonija |
Y ašies servo blokas | 4.4Kw * 2 servo dvigubas važiavimas | Yaskawa, Japonija |
Z ašies servo blokas | 750W galvai su automatiniu fokusavimu | Yaskawa arba Fuji, Japonija |
Elektros dalis | Schneider | Vokiečių kalba |
Pjovimo programinė įranga | Cypcut (kilpos modelis) (palaikykite anglų kalbą, failą formate .dxf, PLT, Gerber, AI ir kt.) | Šanchajus, Kinija |
Lentelė | 1. Išspaudžiamas aliuminio pastolių pluoštas 2. Griežtai padarykite stalą su grūdinimo, grūdinimo procedūromis, kad ilgaamžiškumo metu nebūtų deformacijos Suvirintas korpuso storis 16 mm 2060 m | QY, Kinija |
Techninis parametras | ||
1 | Lazerio bangos ilgis | 1070 nm |
2 | Maksimali galia | 3000W |
3 | Pagreitinimas | 1.5G |
4 | Energijos sąnaudos | 30Kw |
5 | Maksimalus greitis | 17 0m / min (kompleksinis greitis), 120m / m (viena ašis) |
6 | Min. Linijinis plotis | 0,15 mm (medžiagų, kurių storis mažesnis nei 0,4 mm), priklauso nuo lakšto storio |
7 | Pjovimo storis | MS: maks. 22mm, masė 18mm; SS: maks. 12mm, masė 10mm;
|
8 | Max.Cutting Dimension | Mainų lentelė 1500 * 3000 mm 1500 * 6000 mm 2000 * 4000 mm 2000 * 6000mm 2500 * 6000 mm 2000 * 6500mm 2500 * 8000mm („Fargo“ sprendimas) |
9 | Pjovimo lentelės mechaninis tikslumas ： ± 0,05 mm | |
10 | X, Y, Z Pakartotinis padėties nustatymo tikslumas ： ± 0,02 mm | |
11 | Maitinimo šaltinis: trijų fazių 5 laidai AC 380V ± 5% ， 50 Hz ± 1% | |
Pjovimo parametrų sąrašas
Medžiaga | storis / mm | greitis mm / s | Dėmesys | Slėgis | Purkštukas | Galia | Dujos |
SS | 1 | 800 | 0 | 1.2Mpa | 2,0 单 | 100% | N2 |
2 | 300 | 0,5 | 1.6Mpa | 2,0 单 | |||
3 | 130 | 2 | 1,8Mpa | 2,0 单 | |||
4 | 80 | 3 | 2.4Mpa | 3,0 单 | |||
5 | 60 | 3.5 | 2.4Mpa | 3,0 单 | |||
6 | 40 | 4 | 2.4Mpa | 4,0 单 | |||
8 | 25 | 4.5 | 2.4Mpa | 4,0 单 | |||
10 | 18 | 7 | 2.4Mpa | 4,0 单 | |||
1 | 600 | 0 | 9bar | 1,0 双 | 60% | O2 | |
2 | 160 | -4 | 8bra | 1,0 双 | |||
3 | 100 | -5 | 4bar | 1,5 双 | |||
4 | 80 | -4 | 4bar | 1,5 双 | |||
5 | 50 | -6 | 4bar | 1,5 双 | |||
6 | 30 | -6 | 1.5bar | 1,5 双 | |||
8 | 20 | -6 | 0.6bar | 1,5 双 | |||
10 | 15 | -6 | 0.6bar | 1,5 双 | |||
12 | 12 | -6 | 0.6bar | 1,5 双 | |||
Žalvaris | 1 | 400 | 1.5 | 1.2Mpa | 2,0 单 | 100% | N2 |
2 | 200 | 1.5 | 1.6Mpa | 2,0 单 | |||
3 | 100 | 3 | 1.6Mpa | 2,0 单 | |||
4 | 60 | 3.5 | 1,8Mpa | 2,0 单 | |||
5 | 40 | 3 | 1,8Mpa | 3,0 单 | |||
6 | 30 | 4.5 | 2.0Mpa | 3,0 单 | |||
8 | 10 | 4.5 | 2.4Mpa | 3,0 单 | |||
Al. | 1 | 700 | 0 | 1.2Mpa | 2,0 单 | ||
1.5 | 450 | 0 | 1,4Mpa | 2,0 单 | |||
2 | 330 | 0,5 | 1.6Mpa | 2,0 单 | |||
3 | 150 | 1 | 1,8Mpa | 2,0 单 | |||
4 | 60 | 2 | 1,8Mpa | 3,0 单 | |||
5 | 45 | 2.5 | 2.0Mpa | 3,0 单 | |||
6 | 35 | 2.5 | 2.4Mpa | 3,0 单 | |||
8 | 15 | 3.5 | 2.4Mpa | 3,0 单 | |||
10 | 10 | 4 | 2.4Mpa | 4,0 单 | |||
12 | 8 | 5 | 2.4Mpa | 4,0 单 | |||
CS | 1 | 150 | -0,5 | 9bar | 2,0 双 | 33% | O2 |
2 | 100 | -2,5 | 5bar | 2,0 双 | 35% | ||
3 | 70 | -3 | 1bar | 1,0 双 | 90% | ||
4 | 55 | -3 | 1bar | 1,0 双 | 90% | ||
5 | 50 | -2,5 | 1bar | 1,0 双 | 60% | ||
6 | 40 | -3 | 1bar | 1,0 双 | 98% | ||
8 | 20 | -3 | 0.6bar | 2,0 双 | 60% | ||
8 | 36 | -3 | 0,8bar | 1.2 双 | 100% | ||
10 | 18 | -3 | 0.6bar | 3,0 双 | 50% | ||
12 | 15 | -3 | 0.6bar | 3,0 双 | 50% | ||
14 | 15 | -3 | 0,8bar | 3,0 双 | 60% | ||
16 | 12 | -3 | 0,8bar | 3,0 双 | 70% | ||
18 | 14 | -3,5 | 0,8bar | 4.5 双 | 80% | ||
20 | 11 | -4 | 0,8bar | 4.5 双 | 80% | ||
22 | 10 | -4 | 0,8bar | 4.5 双 | 80% |
Mašinų išdėstymas 1500 * 3000 mm pjovimo stalas
Mašinų paketai ir pakrovimas
